型号

MINIGPS-RB

指标

电源电压

15VDC

电源电流

峰值：2A，稳态：0.8A

GPS输入

接收机通道:8-12通道；
频率： L1；
接收机灵敏度： -160dBm

1PPS输出

精度                    ±15ns to UTC RMS (1-sigma) GPS/1PPS locked
保持稳定度      ±250ns    over     24hrs     @+25.0°C
占空比                User selectable in 100us steps
信号类型            TTL，上升沿有效；

工作温度

-20°C to +70°C (可选-40°C to +71°C)

储存温度

-45°C to +85°C

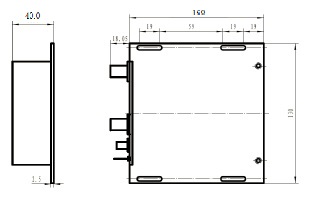

尺寸

160mmX102mmX40mm

RF指标

频率

10MHz-100MHz (根据客户要求由工厂定制)

输出幅度

0.5Vrms  50Ω  正弦波 +7dBm

预热时间

＜4分钟锁相@25℃

阿仑方差

1E-11/s

频率准确度

5E-13 (with GPS,no airflow)

漂移
(无GPS条件)

1E-11/天

Option A
2E-12/天

重现性

1E-11

温度稳定性
(无GPS条件)

±3E-10

相位噪声(@10MHz)

1Hz           -95dBc/Hz
10Hz     -125dBc/Hz
100Hz   -145dBc/Hz
1kHz     -155dBc/Hz
10kHz   -160dBc/Hz
100KHz       -160dBc/Hz

杂波

-60dBc

谐波

-30dBc

串口输出

UTC时间和设备状态
