技术指标项目（ Parameter ）

技术指标（ Specification ）

频率范围（ Frequency Range ）

5MHz ~100MHz

标称频率（ Nominal Frequency ）

50MHz

频率准确度

<±30ppb

频率稳定度（ Frequency Stability ）

频率温度稳定度（ Vs. Operating Temperature ）

<±10ppb

频率电压稳定度（ Vs. Supply Voltage Variation ）

<±10ppb at VCC ±5%

短期频率稳定度

<3E-11(1s)

频率调整（ Frequency Adjustment ）

频率调整范围（ Frequency Adjustment Range ）

>±1.0ppm

压控电压（ Control Voltage Range ）

0~4 V

压控斜率（ Slope ）

Positive

电源电压（ Input Power ）

供电电压（ Supply Voltage ）

5V

开机电流（ Current Consumption At switch on ）

600mA

稳定工作电流（ @25 º C ）

200mA

输出（ Output Signal ）

波形（ Waveform ）

方波

高电平

>2.8

低电平

<0.4V

占空比

45%~55%

老化 (Aging After 30 Days of Operation)

日老化 (Daily Aging)

<±0.5ppb

年老化（ First year Aging)

<±50ppb

相位噪声（ Phase Noise ）

at 10 Hz

-90dBc/Hz

at 100Hz

-125dBc/Hz

at 1kHz

-150dBc/Hz

at 10kHz

-160dBc/Hz

at 100kHz

-160dBc/Hz

at 1MHz

-160dBc/Hz

加热时间（ Warm up time<±50 ppb of final frequency ）

<5 minutes at 25ºC

工作温度（ Operating Temperature Range ）

-20 ºC to +70 ºC

储存温度（ Storage Temperature Range ）

-40 ºC to +85 ºC

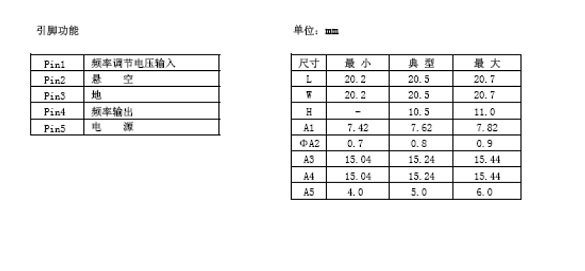

外形尺寸（ Dimensions ）

20.5x20.5x10.5mm

加速度 :

符合 GJB 150.15A-2009 中地面设备的试验要求；

冲击：

符合 GJB 150.18A-2009 中地面设备的试验要求；

振动：

符合 GJB 150.16A-2009 中地面设备的试验要求；
